Movimentadores Lineares

Nossa familia de movimentadores  nasceu da demanda, de  nossos clientes, por equipamentos para posicionamento linear de alta qualidade com baixo custo e prazos de entrega curtos. Com soluções semi-padronizadas, as linhas SPL3 e SPL6 podem ser customizadas para  cada aplicação com excelente relação custo beneficio. A flexibilidade da linha SPL permite ainda livre composição de diferentes montagens, em versões com 1, 2 ou 3 eixos. Opcionalmente, os movimentadores também podem ser fornecidos com estruturas de apoio e fixação e adequação NR12.

Características:

- Programação de movimentos via IHM ou PC
- Busca posição e Interpolação em até 3 eixos
- Mecânica de alta durabilidade com guias e patins de esferas recirculantes
- Estrutura em perfis de aluminio
- Ampla escolha de tipos e cursos para atender sua necessidade
- Utilização de motores de passo ou servo motores



Especificações Modelo SPL3

  • Carga admisível: 7 Kg
  • Curso máximo: 1500 mm
  • Velocidade máxima: 1500 mm/s
  • Repetibilidade: < 0,1 mm
  • Acionamento: Motor de Passo ou Servo-Motor

Especificações Modelo SPL6

  • Carga admisível: 70Kg
  • Curso máximo: 5300 mm
  • Velocidade máxima: 2000 mm/s
  • Repetibilidade: < 0,1 mm
  • Acionamento: Motor de Passo  ou Servo-Motor

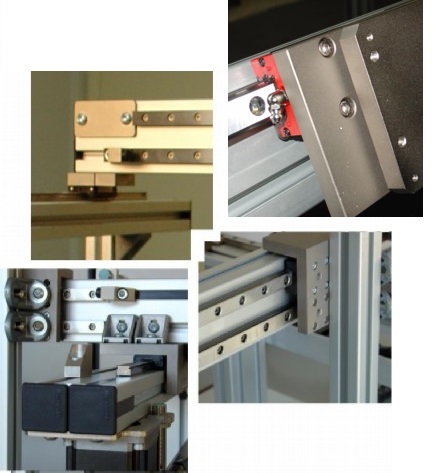

SPL3 / SPL6 – Mecânica

  1. Guia Linear Guia Linear com patins de esferas recirculantes
  2. Base de perfil de alumínio Bosch / Rexroth Alta durabilidade
  3. Sensor Indutivo Preciso e Industrial
  4. Movimento livre de vibrações
  5. Correia dentada com alma de aço - Fechamento  no cursor
  6. Carro / Cursor do Movimentador com furação universal
  7. Contra Peso Pneumático - Fixações e Movimentos verticais
  8. Repetibilidade de 0,1mm no posicionamento
  9. Esteira Porta Cabos

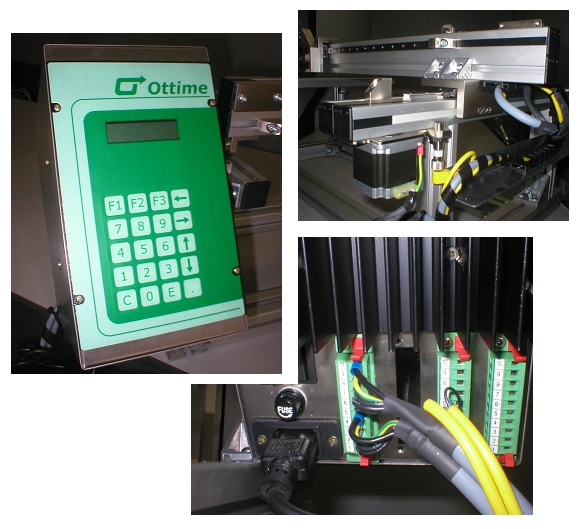

SPL3 / SPL6 – Eletrônica

  1. Alimentação Full Range 110 / 220 Volts
  2. Acionamentos Drivers  Micro Passo para Motores de passo
  3. Gabinete de aço inox
  4. Conectores industriais, parafusados e polarizados
  5. IHM  20 teclas e  display de cristal líquido com 2  X 20
  6. I/Os Digitais de propósito geral - 16 entradas e 8 saídas
  7. Software  - RTOS  - propietário
  8. Software,  desenvolvimento para aplicações Especiais
  9. Software, desenvolvido para algumas aplicações custom


Movimentadores Lineares - Aplicações Customizadas

Em função de consultas recorrentes para algumas aplicações "custom", foi possível, através de numa curva de aprendizado, obter o desenvolveimento de uma família de soluções para aplicações "customizadas".

De acordo com particularidade de cada processo e das características da carga a ser movida, é possivel idealizar a customização da aplicação, de forma rápida e eficiente, fazendo a especificação de modelo de movimentador, cursos e acessórios adequados. A flexibilidade da linha SPL permite livre composição de diferentes modelos, em versões de 1, 2 ou 3 eixos.

Opcionalmente, os movimentadores podem ser fornecidos com estrutura de fixação e proteção com adequação NR12. Estão disponíveis, dentro desse conceito, Movimentadores Lineares semi-padronizados para aplicações específicas em:
Codificação Industrial  /  Aplicação de Adesivo / Carga e Descarga.

Codificação Industrial
Aplicador de Adesivo
Carga e Descarga
